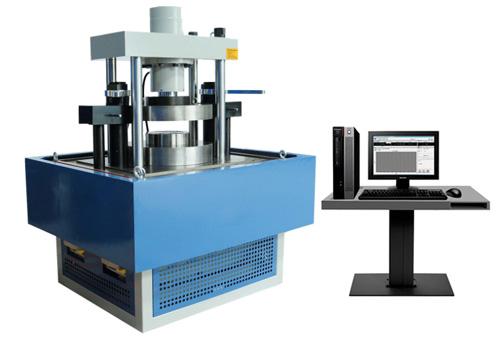

產品名稱： 微機控制電液伺服脹環試驗機

產品簡介
為滿足我國石油焊管行業管體屈服強度檢驗的要求，參照國際行業標準—美國石油協會API spec 5L。API spec 5L標準中引用ASTM A370鋼材的力學性能試驗用方法與定義標準。故石油管脹環試驗機要求；按照美國ASTM A370-05標準中有關液壓環膨脹方法測定橫向屈服強度的要求進行，由于相關液壓環方法測定橫向屈服強度標準在我國尚未制定，我們必須同時根據我國石油焊管的特點，滿足我國石油管脹環試驗的要求。因此開發大型管環試驗機就顯得尤為必要。

試驗機特點：

針對管線鋼材料原材料的靜態力學性能測試、焊接成型管后的整管充油高壓時的力學性能測試，提供更符合實際應用狀態的試驗手段。為此，對今后石油管的設計提供更為合理真實的依據，具有重要意義。該試驗機的研制成功填補了我國液壓環方法測定橫向屈服強度標準測試領域的空白。

該試驗機由我公司與多家科研院所聯合研制。該機采用電液比例伺服技術，控制精度高，鏈式引伸計及控制軟件部分由鋼院研制。

在測控部分中，準確測試脹環試樣相關應力應變數據，操作方便界面友好，建立數據庫、具有數據統計、方便查找功能是十分必要的。

軟件介紹

1、符合美國ASTM A370標準要求，該軟件可以實時采集顯示應力－應變率、應力－變形曲線、應變率、加載速率、液壓油壓力。在試驗完成后，可以隨時將測試數據的動態回放功能：能夠真實回放試驗的全過程、加載速率的控制狀態、脹環試樣的力/變形曲線、真實顯示每一瞬間力/變形特征。

2、自動測試脹環試樣的規定總延伸強度Rt0.6考慮到不同級別的管線鋼的特點，對規定總延伸強度Rt 的t 值可隨意輸入進行計算，同時具有對規定非比例延伸強度Rp0.2等數據的自動測試功能。在必要時可隨時調取曲線，輸入需要的條件求取任何相關數據。方便直觀在曲線上描繪測試點數據。

3、為保障實驗的安全性，當實驗力達到規定總強度Rt0.5時，軟件自動發出實驗力到位、停止增加壓力指令。還可以根據不同脹環試樣特點，人為設定停機指令。

4、建立數據庫，可以自動與手動保存測試數據。具有數據統計功能，方便的檢索查找功能。根據脹環試樣試驗特點設計：打印試驗曲線格式、試驗報告格式。

硬件：

1、計算機：品牌雙核計算機1臺(用戶可自定)

2、打印機：打印機1臺

3、數據采集系統：1套

      含：雙路高穩定精密放大器、雙通道寬頻數據采集器、雙路同步A/D轉換器、控制信號輸出模塊。

4、脹環引伸計

      研制脹環試樣專用引伸計，適應脹環試樣直徑的允許公差，方便裝卡于脹環試樣。可以隨時根據周長的變化自動跟蹤測量。

      A.脹環鏈條引伸計標距：現提供φ1219脹環試樣，視脹環直徑可以適當調整適應。

      B.為保證鏈條在脹環試樣的中心高度，專門設計高度保持器一套。

      C.測量范圍：最大變形25mm。

      D.準確度級別：優于1級。

      E.數量：2套。
綜合指標

      A.壓力準確度：優于1％

      B.引伸計準確度：優于1級

      C.參照《JJF 1103萬能試驗機計算機數據采集系統的評定》進行評定，該系統試驗準確滿足脹環試驗要求。

技術參數

1、 最大系統壓強 31.5Mpa

2、 最大試樣直經 1219mm

3、 變形測量范圍 0---25mm

4、 電壓380V 50Hz

5、 外形尺寸 1400×1400×1700mm

6、 重量 7000kg
